SFP – Uso de fibra en switches administrables
Las telecomunicaciones pueden utilizar 3 medios: el cobre, la fibra o las radiofrecuencias. La fibra óptica ofrece la menor pérdida, latencia o interferencia en sentido general. En este artículo te voy a enseñar los detalles de la tecnología SFP (Small Form-factor Pluggable) y por qué la fibra se ha convertido en el medio ideal para conectarnos remotamente.
La fibra óptica es un medio de transmisión que utiliza hilos (pelos) delgados de vidrio o plástico para transmitir datos a través de pulsos de luz. A diferencia del cable de cobre tradicional, que utiliza señales eléctricas, la fibra óptica ofrece una transmisión de calidad a largas distancias, omitiendo la obligación de los 100 metros del cobre.
Para generar una transmisión vía fibra necesitamos un conector electrónico llamado SFP.
Los módulos SFP (Small Form-factor Pluggable) son dispositivos electrónicos utilizados en equipos de red para transmitir datos a través de conexiones de fibra óptica o cables de cobre. Su diseño permite una conexión/desconexión en caliente, lo que significa que pueden ser insertados o retirados mientras el equipo está en vivo y directo desde su data center.
Componentes del SFP
Transmisor láser o diodo LED: Dependiendo del tipo de SFP, puede utilizar un transmisor láser o un diodo LED para convertir datos eléctricos en señales ópticas. La versión laser es utilizado en SFP de alta velocidad y largas distancias, mientras que los diodos LED son más adecuados para distancias más cortas y velocidades más bajas.
Módulo óptico: Dentro del SFP se encuentra el módulo óptico, que contiene el transmisor y el receptor óptico. Este módulo asegura que la luz generada por el transmisor sea correctamente dirigida hacia el medio de transmisión, ya sea fibra óptica multimodo o single mode.
Receptor óptico: Al otro lado de la conexión, el receptor óptico dentro del SFP recibe las señales ópticas del medio de transmisión y las convierte de nuevo en señales eléctricas que pueden ser interpretadas por el equipo de red.
Tipos de SFP
Existen varios tipos de SFP que pueden utilizarse según las necesidades específicas de la red:
SFP (Small Form-factor Pluggable): Son los módulos estándar que admiten velocidades de hasta 1 Gbps y se utilizan comúnmente en redes de área local (LAN).
SFP+: Diseñados para velocidades de hasta 10 Gbps, son ideales para aplicaciones que requieren mayor ancho de banda y rendimiento.
QSFP (Quad Small Form-factor Pluggable): Permiten velocidades de hasta 40 Gbps o más, optimizados para centros de datos y redes de alta capacidad.
Tipos de conectores para SFP
LC (Lucent Connector): Es el conector más común para los módulos SFP. Pequeño y de fácil conexión, está diseñado para minimizar la pérdida de señal óptica y es adecuado para aplicaciones de alta densidad.

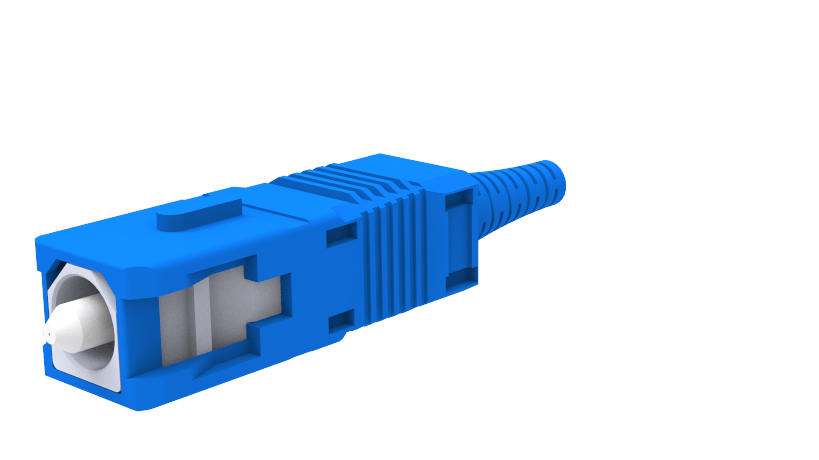

SC (Subscriber Connector): Es más grande que el conector LC y ofrece una conexión segura y confiable, adecuada para aplicaciones que requieren una alineación precisa de las fibras ópticas.
ST (Straight Tip): Aunque menos común en comparación con LC y SC, todavía se encuentra en algunas aplicaciones de red. Proporciona una conexión robusta y es más fácil de conectar y desconectar en comparación con los conectores más pequeños como LC.
Consideraciones adicionales
Compatibilidad: Es importante asegurarse de que los conectores SFP utilizados sean compatibles con los conectores de los cables de fibra óptica o cobre instalados en la red.
Aplicaciones específicas: La elección del tipo de conector puede depender de factores como la densidad de conexión, la distancia de transmisión y los requisitos de alineación y pérdida de señal.
Uso de SFP para manejar el tráfico entre switches
En redes empresariales, los módulos SFP (Small Form-factor Pluggable) representan el canal ideal en la interconexión de switches para gestionar y optimizar el tráfico de datos. Te voy a explicar los objetivos de utilizar SFP en tus redes:
Interconexión de switches: Los SFP permiten conexiones de alta velocidad entre switches, utilizando enlaces troncales (uplinks) que soportan velocidades desde 1Gbps hasta 100Gbps o más, dependiendo de los requisitos de la red.
Imagina 2 switches de 48 puertos gigabit conectados simplemente con un cable de cobre gigabit. Esto estrangularía la red ya que necesitamos una carretera más amplia. Al proporcionar enlaces dedicados y de alta capacidad entre switches, los SFP ayudan a evitar congestiones y optimizan la transferencia de datos entre diferentes segmentos de la red.
Integración de MDF e IDF utilizando SFP
Las conexiones entre el MDF (Main Distribution Frame) y los IDF (Intermediate Distribution Frame) son fundamentales para la distribución eficiente de datos y servicios a través de diferentes áreas de un edificio o campus. En cada conexión debemos contar un un SFP que soporte la distancia de la fibra y la velocidad de ese campus a conectar.
Idealmente los IDF deben estar conectados a un switch core en modalidad HA para garantizar la operación de la empresa. En caso de ser necesario, podemos realizar link aggregation, ampliando la capacidad del enlace con 2 o más conexiones simultáneas.
La fibra de interconexión debe cumplir con los estándares de su canalización. Si es una interconexión aerea, debe tener las estructura robusta de la misma. No es lo mismo una fibra armada a una fibra de conexión indoor.
Conclusión
- Los SFP permiten establecer conexiones directas entre el MDF, donde se encuentra la infraestructura central de red, y los IDF distribuidos a lo largo del edificio.
- Al utilizar fibra óptica con SFP, se minimizan las pérdidas de señal y se mejora la integridad de los datos a través de distancias más largas, lo que es ideal para edificios de múltiples pisos o ubicaciones separadas.
- Los SFP permiten altas velocidades entre el MDF e IDF, facilitando la monitorización y el mantenimiento de la infraestructura sin necesidad de acceso físico a cada IDF.
- Al reducir la complejidad del cableado y mejorar la integridad de la señal, los SFP contribuyen a una mayor disponibilidad y fiabilidad de los servicios de red en toda la organización.
